Mehr als nur das Datenblatt: So lesen Sie ein HUD-Leistungsdatenblatt

Was ist ein HUD-Leistungsmerkmalblatt (PCS)? Und warum sollte Sie das interessieren?

Bei der Bewertung eines tragbaren Röntgenfluoreszenz-Analysators für die Untersuchung von bleihaltiger Farbe in Wohnhäusern liefert ein Produktdatenblatt nur einen Teil der Geschichte.

Eines der wichtigsten Dokumente, die man verstehen muss, ist das HUD-Leistungsmerkmalsblatt (PCS)Es liefert Leistungsdaten, die Inspektoren, Risikobewertern, Umweltberatern und anderen Fachleuten helfen können, die Leistung eines Röntgenfluoreszenz-Spektrometers bei der Analyse lackierter Bauteile zu verstehen.

Für jemanden, der ein Röntgenfluoreszenzanalysegerät (RFA) kauft oder verwendet, kann der PCS eine viel wichtigere Frage beantworten als die Frage: „Welche Funktionen hat dieser Analysator?“

Es beantwortet die Frage: Kann ich mich auf die Ergebnisse verlassen, um die richtige Feldentscheidung zu treffen?

Betrachten Sie einen PCS als eine Art Röntgenfluoreszenz-Zeugnis.

Wenn ein Röntgenfluoreszenz-Analysator ein Student wäre, stünde in seiner Broschüre, welche Kurse er belegt hat.

Das Das Datenblatt zur Leistungsmerkmale gibt Auskunft darüber, wie das Produkt im Test abgeschnitten hat.

Herausgegeben von der US-Ministerium für Wohnungsbau und Stadtentwicklung (HUD)Ein Leistungskennzahlenblatt (Performance Characteristic Sheet, PCS) dokumentiert die Ergebnisse unabhängiger Leistungstests, die gemäß den von HUD festgelegten Protokollen an tatsächlichen lackierten Bauteilen (nicht an Laborproben) durchgeführt wurden, um zu bewerten, wie zuverlässig ein Röntgenfluoreszenz-Analysator bleihaltige Farbe bei festgelegten regulatorischen Grenzwerten klassifiziert.

Vereinfacht ausgedrückt hilft Ihnen ein PCS dabei zu verstehen, wie ein Analysegerät arbeitet, wenn es im Feld eine wichtige Entscheidung treffen muss: Liegt die Konzentration des verwendeten Anstrichs über oder unter dem zulässigen Grenzwert für bleihaltige Farbe?

Deshalb ist es wichtig, die Fähigkeit zum Lesen eines PCS zu besitzen, wenn man ein XRF auswählt.

Was sagt Ihnen ein PCS eigentlich?

Ein PCS enthält verschiedene Informationen, die direkten Einfluss darauf haben können, wie ein Prüfer ein Analysegerät nutzt. Vier Bereiche verdienen besondere Beachtung: Klassifizierungsleistung, unklare Ergebnisse, Aktionsstufen und Testzeit.

1. Klassifizierungsleistung: Trifft die Röntgenfluoreszenzanalyse die richtige Entscheidung?

Eine Röntgenfluoreszenzmessung muss letztendlich eine Entscheidung stützen.

Ein Ergebnis kann ein lackiertes Bauteil im Hinblick auf den geltenden Grenzwert als positiv oder negativ einstufen. Das PCS (Property Classification System) hilft dabei, die Genauigkeit der Klassifizierung durch das Analysegerät während der Leistungsprüfung zu veranschaulichen.

Es gibt zwei wichtige Wege, wie ein Analysetool diese Entscheidung falsch treffen kann:

Falsch negativ: Das Analysegerät stuft Farbe als unterhalb des Grenzwerts liegend ein, obwohl sie diesen tatsächlich überschreitet. Dies kann dazu führen, dass bleihaltige Farbe übersehen wird und die damit verbundene Gefahr unbehandelt bleibt.

Falsch positiv: Das Analysegerät stuft die Farbe als über dem Grenzwert liegend ein, obwohl sie tatsächlich darunter liegt. Dies kann zu unnötigen Nachkontrollen, Sanierungsmaßnahmen oder anderen Korrekturmaßnahmen führen.

Keines der beiden Ergebnisse ist wünschenswert.

Das Ziel ist nicht einfach nur, einen numerischen Messwert zu erhalten. Ziel ist es, ein Ergebnis zu erzielen, das als Grundlage für eine fundierte Entscheidung dienen kann.

2. Unklare Ergebnisse: Wenn die Röntgenfluoreszenzanalyse keine eindeutige Aussage treffen kann.

An nicht schlüssiges Ergebnis ist etwas anderes als ein ungenaues Ergebnis.

Anstatt die Messung eindeutig als positiv oder negativ einzustufen, liegt das Ergebnis in einem Bereich, in dem der Analysator keine eindeutige Klassifizierung nach den PCS-Kriterien vornehmen kann.

Man kann es sich so vorstellen, als würde der Analysator sagen:

„Ich brauche mehr Informationen.“

Je nach den anzuwendenden Prüfverfahren kann ein nicht eindeutiges Ergebnis zusätzliche Röntgenfluoreszenzmessungen, eine Untersuchung des Substrats oder eine Laboranalyse zur Klärung erfordern.

Für einen Inspektor kann das Folgendes bedeuten:

• Zusätzliche Prüfung
• Mehr Zeit auf dem Grundstück
• Weitere Dokumentation
• Potenzielle Laborkosten
• Ein weniger effizienter Inspektionsablauf

Dies macht die Größe und Lage des nicht eindeutigen Messbereichs eines Analysators ein wichtiger Faktor beim Vergleich von Röntgenfluoreszenzanalysen.

3. Aktionsniveaus: Welchen Schwellenwert soll der Analysator messen?

Der Auslösewert ist die Konzentration, bei der eine Messung gemäß den geltenden Anforderungen als positiv für bleihaltige Farbe eingestuft wird.

Ein PCS ist mit einer bestimmten Handlungsstufe verknüpft, daher ist es wichtig zu verstehen Für welche Aktionsstufe oder -stufen hat ein Analysator seine Leistungsfähigkeit unter Beweis gestellt?.

Zum Beispiel die SciAps X-550 Pb verfügt über von HUD akzeptierte PCS-Dokumentation für 0.5 (Rh- und Au-Anode), 0.7 (Wolframanode) und 1.0 (Wolframanode) mg/cm² Aktionsniveaus.

Beim Vergleich von Analysegeräten sollte man nicht einfach nur fragen, ob ein Gerät über ein PCS verfügt.

Fragen Sie: Auf welcher Handlungsebene wurde die Leistungsfähigkeit nachgewiesen?

4. Testzeit: Wie lange dauert es, bis man die Antwort erhält?

Das PCS identifiziert außerdem den Betriebsmodus und die Messzeit, die während der Leistungsprüfung verwendet wurden.

Ein Unterschied von wenigen Sekunden mag auf den ersten Blick nicht bedeutend erscheinen, wenn man nur eine einzelne Messung betrachtet.

Ein Inspektor kann jedoch im Laufe einer Woche Hunderte oder sogar Tausende von Messungen durchführen.

Beispielsweise spart man durch die Einsparung von nur 10 Sekunden bei jeder von 500 Messungen mehr als 80 Мinuten der Messzeit.

Dadurch wird die Testzeit zu mehr als nur einer Spezifikation. Sie kann die Effizienz des gesamten Inspektionsablaufs beeinträchtigen.

Worauf sollten Sie bei einem PCS sonst noch achten?

Sobald man die Grundlagen verstanden hat, gibt es noch einige weitere Details, die es wert sind, beim Vergleich von Analysegeräten genauer betrachtet zu werden.

Substratkorrektur

Farbe wird auf ein Material aufgetragen – ein Holzbauteil, eine Metalloberfläche, Putz, Gipskarton oder einen anderen Untergrund. Der Untergrund kann die Messung mittels Röntgenfluoreszenzanalyse (RFA) beeinflussen.

Ein PCS kann Informationen darüber liefern, wie der Analysator mit verschiedenen Substraten umgeht und ob im Rahmen des Messprozesses eine Substratkorrektur erforderlich ist.

Betriebsart

Vergleichen Sie die Testzeiten nicht, ohne zu berücksichtigen, wie der Analysator bedient wurde, um diese Ergebnisse zu erzielen.

Eine sehr kurze Messzeit liefert möglicherweise nicht das vollständige Bild, wenn sie einen bestimmten Betriebsmodus erfordert oder mit anderen Einschränkungen verbunden ist.

Betrachten Sie Messzeitpunkt, Betriebsmodus und zugehörige PCS-Leistung gemeinsam.

Kalibrierung und Qualitätskontrolle

Ein PCS liefert außerdem Informationen über die Bedingungen und Verfahren, die bei Leistungstests angewendet werden.

Bei der Bewertung eines Analysegeräts sollte berücksichtigt werden, wie sich Kalibrierungs- und Qualitätskontrollverfahren in den täglichen Arbeitsablauf des Geräts einfügen.

Warum die Technologie hinter der Röntgenfluoreszenzanalyse (RFA) wichtig ist

Sobald Sie gelernt haben, wie man ein PCS liest, stellt sich die nächste Frage:

Welche Auswirkungen hat die dem Analysegerät zugrunde liegende Technologie auf Besitzverhältnisse und den alltäglichen Gebrauch?

Seit Jahren werden radioaktive Isotopenquellen in tragbaren Röntgenfluoreszenz-Analysatoren zur Analyse von Bleifarbe verwendet.

Der SciAps X-550 Pb verfolgt einen anderen Ansatz.

Anstelle einer radioaktiven Isotopenquelle verwendet es eine elektronisch erzeugte Röntgenröhre und ein Silizium-Drift-Detektor.

Das Wichtigste ist, dass es hier nicht darum geht, sich zwischen einem nicht-isotopenbasierten Instrument und nachgewiesener Leistungsfähigkeit zu entscheiden.

Diese Kombination –Technologie ohne Isotope plus dokumentierte HUD-Leistung—ist das, was den X-550 Pb auszeichnet.

Warum ist die Nicht-Isotopen-Technologie im Feldeinsatz wichtig?

Der Unterschied zwischen einer Röntgenröhre und einem radioaktiven Isotop ist nicht nur eine technische Unterscheidung. Er kann sich auch auf die Besitzverhältnisse und die Bedienung des Analysegeräts auswirken.

Radioaktive Quelle

Ein Isotopenanalysator enthält eine radioaktive Quelle, die während der gesamten Lebensdauer des Instruments gehandhabt werden muss.

Je nach Rechtslage und geltenden Bestimmungen können bei der Eigentumsregelung für radioaktive Quellen unter anderem folgende Aspekte zu berücksichtigen sein:

• Lizenzierung oder Registrierung
• Sichere Aufbewahrung
• Quellenverfolgung
• Transportanforderungen
• Strahlenschutzverfahren
• Quellenaustausch
• Entsorgung von Energiequellen am Ende ihrer Lebensdauer

Das X-550 Pb verwendet stattdessen eine Röntgenröhre. Es gibt keine radioaktive Isotopenquelle, die gehandhabt, ersetzt oder entsorgt werden müsste.

Isotopenzerfall

Radioaktive Isotope zerfallen auf natürliche Weise mit der Zeit.

Mit abnehmender Aktivität einer Isotopenquelle sinkt deren Ausbeute. Dies beeinträchtigt den Messprozess und erfordert letztendlich den Austausch der Quelle.

Eine Röntgenröhre erzeugt Röntgenstrahlen elektronisch, wenn das Analysegerät in Betrieb ist. Sie basiert nicht auf radioaktivem Zerfall.

Das bedeutet, dass die Anwender bei ihrer Planung weder die Halbwertszeit der Isotope noch einen eventuellen Isotopenaustausch berücksichtigen müssen.

Denken Sie über den Austausch Ihres Isotopen-RFA-Geräts nach?

Wenn Sie ein neues Bleifarbenanalysegerät mit einem bereits vorhandenen isotopenbasierten Röntgenfluoreszenz-Analysegerät vergleichen, sollten Sie nicht nur die Broschüren vergleichen.

Vergleichen Sie die PCS. Schauen Sie sich dann die Technologie hinter der Leistung an.

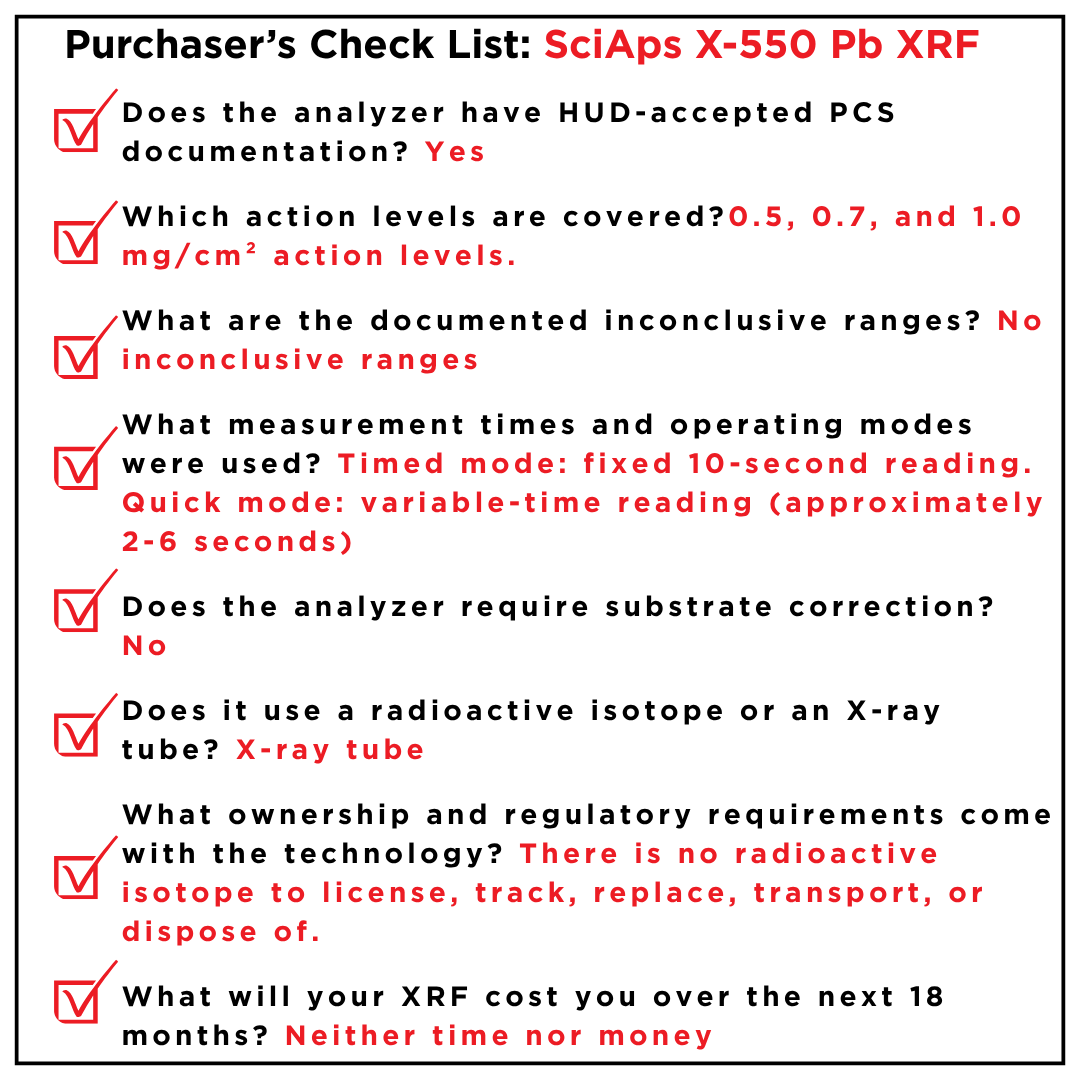

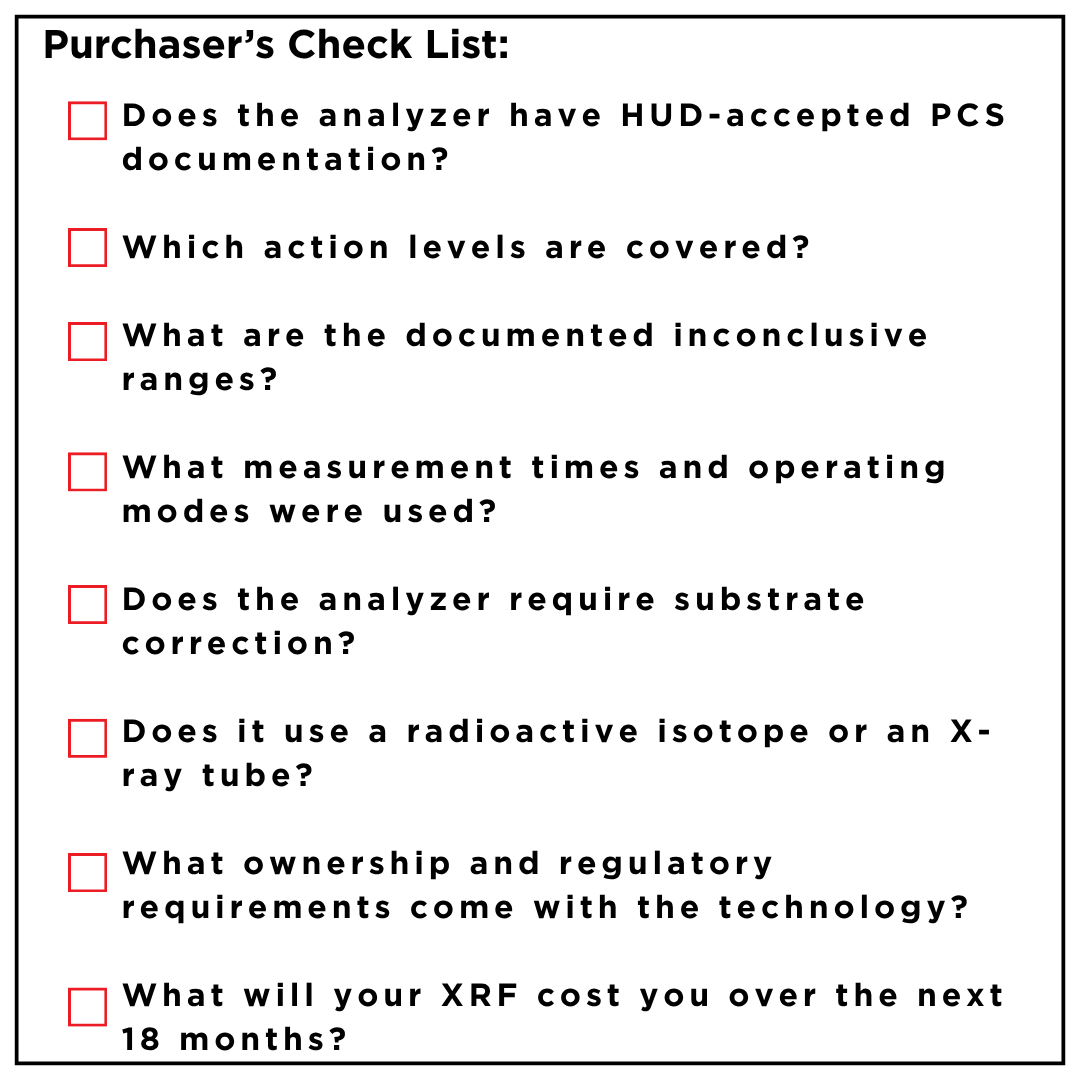

Fragen Sie vor dem Kauf:

Mithilfe dieser Fragen lassen sich aussagekräftige Unterschiede zwischen Analysegeräten aufdecken, die auf dem Datenblatt möglicherweise ähnlich erscheinen.

Fazit

Ein Leistungskennblatt ist mehr als ein behördliches Dokument. Es bietet Einblick in die Leistung eines Röntgenfluoreszenz-Analysegeräts unter definierten Testbedingungen und liefert Anwendern wichtige Informationen zur Beurteilung der Fähigkeit eines Analysators, zuverlässige Feldklassifizierungen vorzunehmen.

Der PCS ist jedoch nur ein Teil der Kaufentscheidung.

Schauen Sie sich die Leistung an.

Schauen Sie sich den Arbeitsablauf an.

Und sehen Sie sich die Technologie hinter dem Instrument an.

Der SciAps X-550 Pb kombiniert Von HUD akzeptierte PCS-Leistung bei Aktionswerten von 0.5, 0.7 und 1.0 mg/cm² mit den Vorteilen der elektronisch erzeugten Röntgenröhrentechnologie.
